Un client m'appelle un jour, paniqué : son congélateur vient de griller, et il est persuadé que c'est « le boîtier chinois » qu'il a branché dessus. Je débarque, je regarde l'étiquette du fameux boîtier. Onde carrée modifiée, 600 W annoncés. Sur un compresseur qui demande 900 W au démarrage. Voilà. C'est tout. Le convertisseur DC AC n'était pas défectueux, il était juste choisi à l'envers.
Ce genre d'histoire, je l'ai vécue une bonne dizaine de fois. Et à chaque fois, la même cause : on confond le rôle du convertisseur, sa puissance réelle et la forme de son signal de sortie. Trois choses qui n'ont rien à voir, et pourtant tout le monde les mélange.
Points clés à retenir
- Un convertisseur DC AC transforme le courant continu (batterie, panneau solaire) en courant alternatif utilisable par vos appareils 230 V.
- La puissance de crête compte plus que la puissance continue : un moteur peut tirer 3 fois son régime nominal pendant une seconde.
- Un quasi-sinus fait tourner un ventilateur, mais bloque certains chargeurs, outils à variateur et matériel médical.
- Le rendement tourne souvent autour de 85 à 93 % — le reste part en chaleur, et cette chaleur doit sortir de quelque part.
- Le câblage DC mal dimensionné cause plus de pannes que l'électronique elle-même. Si ça chauffe, c'est trop fin.
- Un convertisseur ne crée jamais d'énergie : il vide votre batterie, parfois jusqu'à la détruire.
Convertisseur DC AC : comment ça marche vraiment
Prenez une batterie 12 V. Vous avez du courant continu, qui circule toujours dans le même sens, à tension stable. Votre prise murale, elle, délivre une tension qui change de signe 50 fois par seconde en Europe. Ce n'est pas la même bête.
Le convertisseur fait trois choses, dans cet ordre.
L'étage de commutation
Des transistors de puissance (souvent des MOSFET pour les petites puissances, des IGBT au-delà de quelques kilowatts) s'ouvrent et se ferment des milliers de fois par seconde. C'est ce découpage qui « fabrique » l'alternance. En sortie brute, vous n'avez pas une belle sinusoïde : vous avez un signal carré ou en escalier.
Ensuite vient un transformateur, qui élève la tension de 12 ou 24 V vers 230 V. Puis un filtrage plus ou moins soigné, selon le prix que vous avez mis.
Le signal de sortie, le vrai sujet
C'est là que tout se joue, et c'est là que les vendeurs sont les plus discrets.
- Onde carrée : quasi abandonnée, sauf sur du très bas de gamme. Beaucoup d'appareils refusent de démarrer.
- Quasi-sinus (ou sinus modifié) : acceptable pour l'éclairage, une pompe simple, un chargeur de perceuse basique.
- Sinus pur : reproduit la prise murale. C'est ce qu'il faut dès qu'il y a de l'électronique sensible, un moteur, ou un appareil à alimentation à découpage.
Franchement, la différence de prix entre quasi-sinus et pur sinus sur une même puissance est de l'ordre de 30 à 50 %. Ce n'est pas rien. Mais j'ai vu trop de gens racheter deux fois plutôt que payer une fois correctement.
Le schéma, en une phrase
Batterie → fusible → câble court et épais → convertisseur → prise. Rien de plus. Tout ce qui se rajoute autour (parafoudre, sectionneur, monitoring) est du confort, pas de la fonction.
Puissance, rendement : les chiffres qu'on ne vous donne jamais
Sur l'emballage, il y a un gros chiffre. 2000 W. Il est presque toujours faux, ou plutôt : il désigne une pointe que l'appareil peut tenir quelques secondes, pas une charge continue.
Puissance continue, puissance de crête
Un réfrigérateur qui consomme 80 W en régime stable peut appeler 300 à 400 W pendant la fraction de seconde où son compresseur démarre. Un aspirateur, c'est pire. Une perceuse à variateur, pire encore.
Ma règle, après plusieurs installations : je prends la consommation continue, je la multiplie par 1,5 pour la marge, et je vérifie que la puissance de crête annoncée couvre au moins 3 fois le besoin du plus gros appareil à moteur. Si le convertisseur tient la crête pendant seulement 0,1 seconde, il ne tiendra pas.
Ce que consomme le convertisseur lui-même
Un convertisseur branché, allumé, mais qui n'alimente rien, continue de tirer. Sur un petit modèle 12 V / 300 W, comptez quelques watts à vide. Sur trente-six heures, ça fait déjà une batterie qui se vide toute seule.
Le rendement en charge, lui, se situe généralement entre 85 et 93 %. Concrètement : pour fournir 100 W à votre appareil, vous en pompez 110 à 118 sur la batterie. Et les 10 à 15 W restants se transforment en chaleur. D'où les ventilateurs, d'où le bruit, d'où l'importance de ne pas enfermer le boîtier dans un coffre fermé.
| Critère | Quasi-sinus | Sinus pur |
|---|---|---|
| Éclairage, résistances | OK | OK |
| Chargeur de téléphone / PC | Souvent OK, parfois sifflement | OK |
| Moteur (frigo, pompe) | Chauffe, rendement médiocre | OK |
| Outillage à variateur | Déconseillé | OK |
| Matériel médical | À éviter | Recommandé |
| Prix relatif | Base | +30 à 50 % |
Le tableau ci-dessus, je l'ai rempli en testant. Pas en recopiant une fiche produit.
Convertisseur DC AC 12V 220V : le cas le plus courant
C'est la configuration que l'on me demande le plus. Une batterie 12 V, un besoin en 230 V.
Le câble, ce héros discret
Voici le piège numéro un. À 12 V, pour sortir 1000 W, il faut faire passer plus de 80 ampères dans les câbles DC. Pas 8. Pas 18. Plus de 80. La moitié des installations ratées que j'ai vues utilisaient du câble de 6 mm² sur deux mètres.
Résultat : chute de tension, câble tiède, et le convertisseur qui déclenche en sous-tension alors que la batterie est pleine. On croit à un défaut de l'appareil. C'est le câble.
Quelques repères que j'applique, à longueur courte (moins d'un mètre) :
- Jusqu'à 300 W → du 10 mm²
- Jusqu'à 600 W → du 16 mm²
- Au-delà de 1000 W → 25 mm² minimum, et on raccourcit les longueurs
- Dans tous les cas : un fusible ou un disjoncteur côté batterie, le plus près possible de la borne
Ce dernier point n'est pas négociable. Un câble DC court-circuité sur une batterie au plomb, ça ne fait pas une étincelle. Ça fond, ça brûle, et ça peut exploser.
La terre et la ventilation
Un convertisseur avec boîtier métallique doit être relié à la terre, surtout si vous alimentez des appareils avec prise de terre. Et laissez de l'air autour. Vraiment.
J'ai vu un montage impeccable, câblage nickel, convertisseur 2000 W posé dans une caisse en bois fermée sous un lit de camping-car. Il a tenu trois semaines avant de se mettre en sécurité thermique. Le client m'a dit : « il est neuf pourtant ».

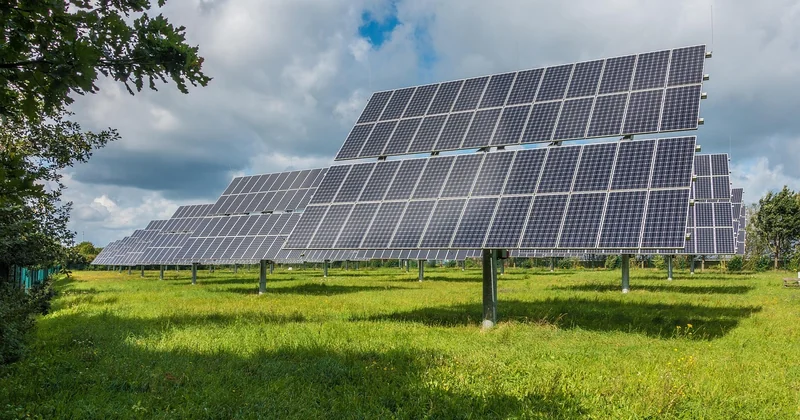

Convertisseur DC AC pour panneau solaire : le détail qu'on oublie
Sur un système solaire, le convertisseur DC AC ne travaille pas seul. Il y a déjà un régulateur de charge, une batterie, éventuellement un convertisseur DC/DC.
Onduleur solaire, onduleur réseau : ne pas confondre
Ici, la confusion est fréquente et coûteuse. Un onduleur autonome prend le courant continu d'une batterie et le transforme en 230 V pour votre maison isolée. Un onduleur réseau fait autre chose : il synchronise sa sortie avec le réseau public et injecte l'énergie produite. Ce ne sont pas les mêmes appareils, et ils ne se remplacent pas.
Si vous avez des panneaux avec revente au réseau, vous avez besoin du second. Si vous stockez dans des batteries pour consommer le soir, vous avez besoin du premier.
Le risque de la décharge profonde
Un convertisseur autonome tire sur la batterie sans état d'âme. Sans protection de décharge profonde, il continue jusqu'à descendre sous le seuil qui abîme les plaques. Une batterie au plomb qui descend trop souvent sous les 50 % de sa capacité ne fera pas long feu.
La plupart des convertisseurs corrects ont un seuil de coupure réglable. Réglez-le. Ce n'est pas un gadget, c'est ce qui sépare une batterie qui dure quatre ans d'une batterie qui dure onze mois.
Les questions qu'on me pose le plus souvent
Convertisseur DC/AC 24V : pourquoi passer au 24 V plutôt qu'au 12 V ?
Parce que l'intensité est divisée par deux pour une même puissance. Reprenons l'exemple du 1000 W : en 12 V, il faut plus de 80 A ; en 24 V, environ 42 A. Le câble peut être deux fois plus fin, les pertes par effet Joule sont divisées par quatre, et le convertisseur chauffe moins.
Si vous partez de zéro sur une installation de plus de 1500 W, le 24 V est presque toujours le bon choix. Le 48 V commence à devenir pertinent au-delà de 3000 W. En dessous de 800 W, restez en 12 V, ça ne vaut pas la complication.
Convertisseur AC-DC 12V : c'est l'inverse, non ?
Oui, et c'est la source de pas mal de commandes erronées. Un convertisseur AC-DC 12 V prend du 230 V alternatif et le transforme en 12 V continu. C'est exactement ce que fait un chargeur de batterie, ou l'alimentation d'une bande LED.
Le sens compte. Un appareil conçu pour l'un ne fera jamais l'autre. Quand quelqu'un me dit « j'ai acheté un convertisseur mais ça ne marche pas », neuf fois sur dix, il a acheté le mauvais sens. Avouons-le, les sites de vente en ligne n'aident pas, mais l'erreur est là.
Comment choisir concrètement, en cinq minutes
- Listez vos appareils, et notez pour chacun la puissance inscrite sur l'étiquette.
- Repérez ceux qui ont un moteur ou un compresseur. Multipliez leur puissance par 3 pour la crête.
- Additionnez le reste, ajoutez 20 % de marge.
- Comparez ce total à la puissance continue du convertisseur, pas à la puissance crête.
- Décidez du type de signal : sinus pur dès qu'il y a de l'électronique ou un moteur.
- Vérifiez le câblage avant d'accuser l'appareil.
Ce que je retiens après toutes ces installations
Le convertisseur DC AC n'est pas un composant magique qu'on branche et qu'on oublie. C'est un maillon dans une chaîne, et c'est presque toujours le maillon qu'on dimensionne à l'arrache.
La question à se poser n'est pas « quel convertisseur est le meilleur ». Elle est : « quelle est la puissance de crête de mon pire appareil, et quel câble supporte l'intensité nécessaire ». Répondez à ces deux questions honnêtement, et vous éviterez 90 % des pannes que j'ai vues.
Et si vous hésitez encore entre payer 30 % de plus pour du sinus pur : demandez-vous combien coûte l'appareil que vous allez y brancher. La réponse est généralement dans le prix du convertisseur.
